Beton flydebro – Havnebyg
NBC Marine leverer en lang række betonbro løsninger i Danmark, fra den lille betonbro til roklubben eller vinterbaderne og til komplette havneudvidelser eller havnerenoveringer. NBC Marine arbejder både som totalentreprenør, hvor vi står for den komplette løsning helt fra designfasen og til den færdigapterede havn eller som underleverandør typisk i situationer, hvor brodele er en mindre del af et større projekt.
NBC Marines samarbejdspartner er svenske Rixö Betonbroer. Rixö har produceret broer siden 1970’erne og er i dag en af Sveriges største og mest anerkendte flydebro leverandører. Rixö råder i dag over branches mest avancerede produktionsfaciliteter med eget betonstøberi og mulighed for at producere, håndtere og søsætte betonbroer op til 8m brede, 30 meter lange og 180 tons pr. enhed.
Standart betonflydebroer findes i 3 varianter
Træ- og Betonflydebro
Bruges inde i havne eller på mere beskyttede steder. Betonopdriftsblokke er forbundet med kraftige trævanger og afsluttet med trædæk. Træsort kan leveres efter eget ønske. Opdriftsblokke er fyldt med polyethylen og er synkefri. Alle indstøbninger er udført i syrefast rustfrit stål.

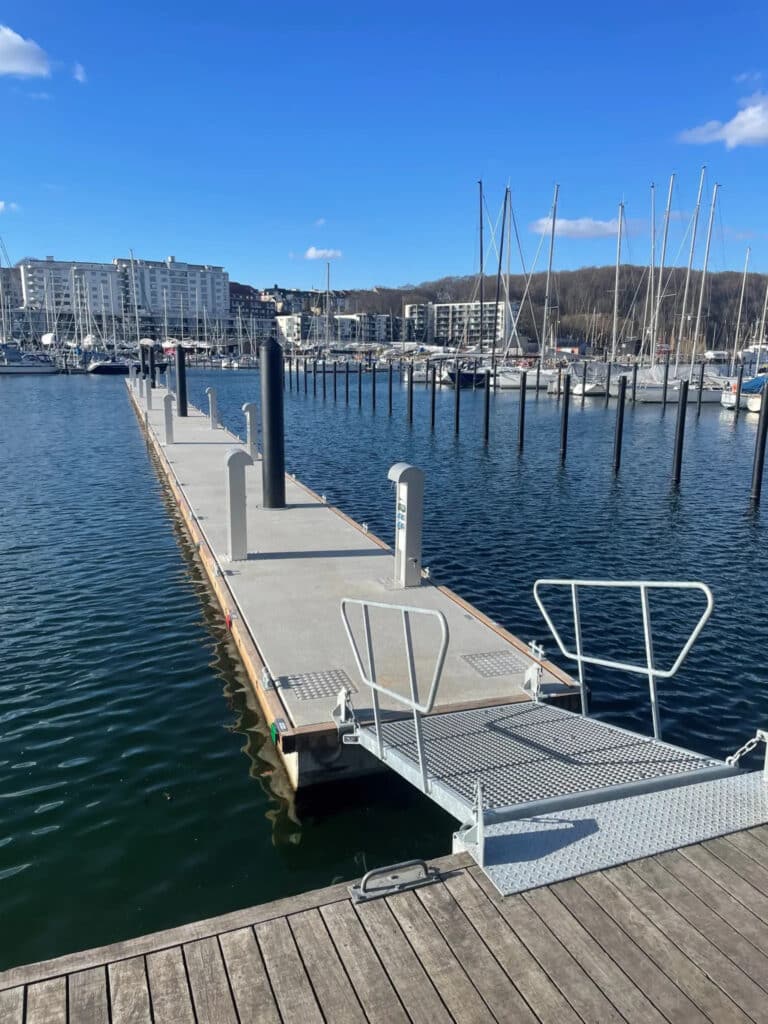

Hel Betonflydebro
Bruges i havne eller på steder, hvor der ikke stilles krav til større bølgedæmpning. Leveres i enheder og har typisk betondæk og træfendrer på siden. Betonflydebroen er fyldt med polyethylen og er synkefri. Indstøbte for brønde for vand og el samt samlebrønde i enderne. Alle indstøbninger er udført i syrefast rustfrit stål.
Broerne samles med KortWire fra brønd til brønd eller med gennemgående LangWire, som benyttes, når broerne udsættes for større belastninger.
| Type | Bredde | Længde | Højde | Fribord | Vægt | Bæreevne |
|---|---|---|---|---|---|---|
| HB 10 | 2,7 & 3,3m | 10 - 25m | 1,05m | 0,25 - 0,45m | 1000 & 1400kg/m | 500kg/m2 |
| HB 12 | 3,3 & 4,3m | 15 - 23m | 1,2m | 0,55m | 1800 & 2400kg/m | 550kg/m2 |
| HB 14 | 3,3 - 5,8m | 15 - 23m | 1,4m | 0,7m | 2100 - 3500kg/m | 700kg/m2 |
| HB 16 | 4,3 - 5,8m | 15 - 23m | 1,6m | 0,8m | 2450 - 3500kg/m | 800kg/m2 |
| Type | Bredde | Længde | Højde | Fribord | Vægt | Bæreevne |
|---|---|---|---|---|---|---|
| HB 10 | 2,7 & 3,3m | 10 - 25m | 1,05m | 0,25 - 0,45m | 1000 & 1400kg/m | 500kg/m2 |
| HB 12 | 3,3 & 4,3m | 15 - 23m | 1,2m | 0,55m | 1800 & 2400kg/m | 550kg/m2 |
| HB 14 | 3,3 - 5,8m | 15 - 23m | 1,4m | 0,7m | 2100 - 3500kg/m | 700kg/m2 |
| HB 16 | 4,3 - 5,8m | 15 - 23m | 1,6m | 0,8m | 2450 - 3500kg/m | 800kg/m2 |

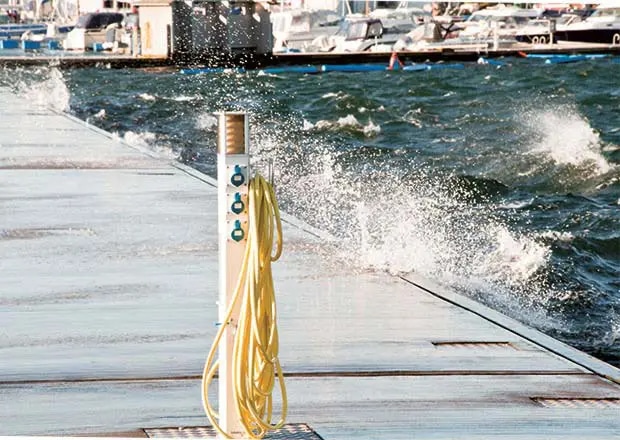

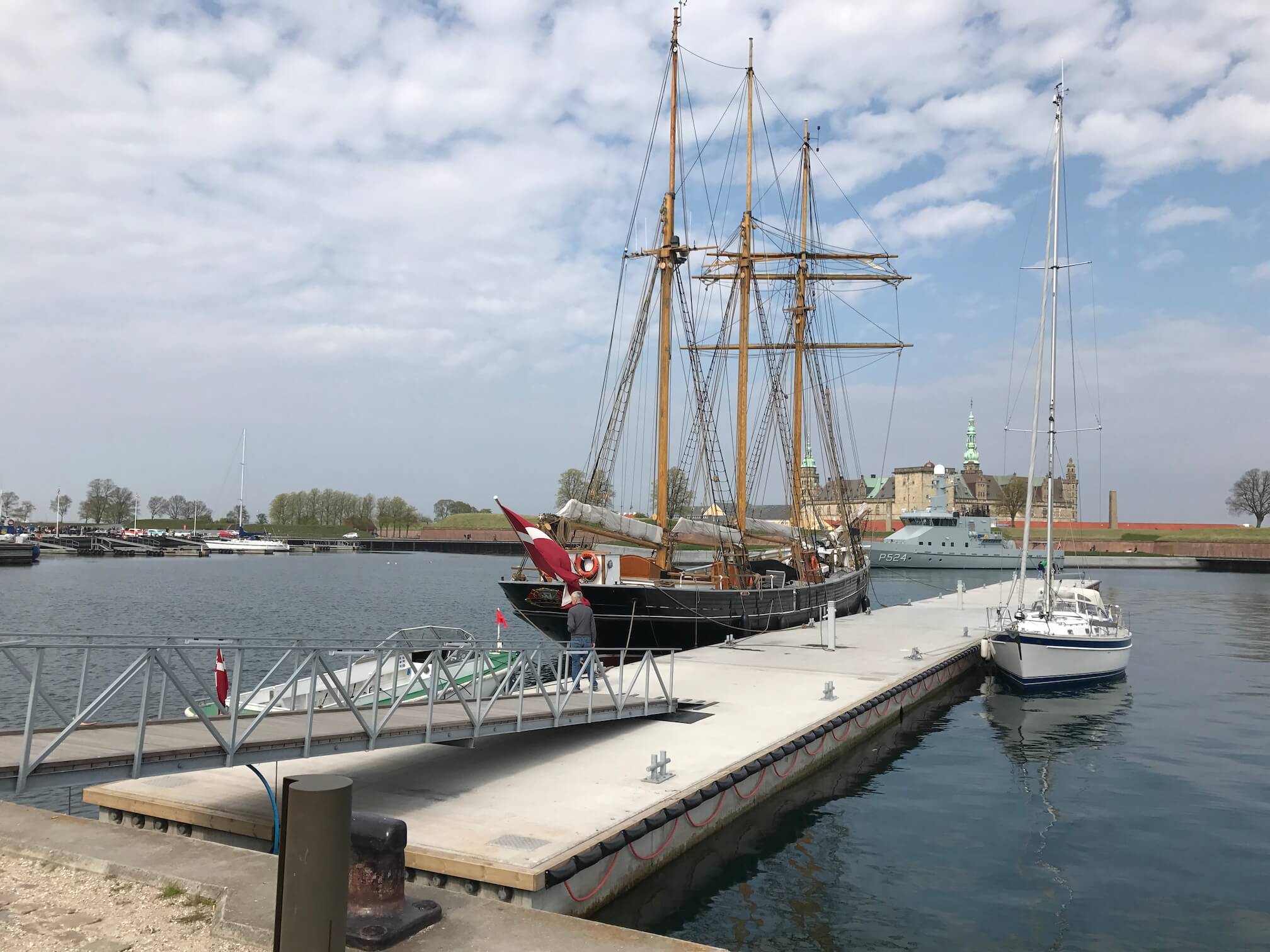

Bølgebryder
Bruges til at dæmpe for bølger og uroligt vand, en bølgebryder er en ponton der dimensioneres i forhold til den bølgehøjde og bølgelængde man ønsker dæmpet. Pontonen leveres i færdige enheder og har typisk betondæk og træfendere på siden. Bølgebryderen er fyldt med polystyren og er synkefri. Bølgebryderen indeholder typisk indstøbte brønde for vand og el samt samlebrønde i enderne. Alle indstøbninger er udført i syrefast rustfrit stål. Bølgebrydere samles med gennemgående LangWire for maksimal styrke.
Speciel beton
Bruges til en lang række forskellige løsninger, hvor der stilles specielle krav til udformning, uens belastning, ekstreme størrelse eller kapaciteter. Bruges f.eks. ifm. badeanlæg, flydende parkeringsanlæg eller flydende bygninger! Enheder kan sammensættes til den form og størrelse, man måtte ønske. Rixö’s ekstreme produktionsfaciliteter er helt specielt for branchen!
| Type | Bredde | Længde | Højde | Vægt |
|---|---|---|---|---|
| SPECIEL | op til 15m | op til 30m | op til 2m | op til 500 Ton pr. enhed |
Forankring
Alle 3 flydebrotyper kan forankres med både kæde og rør, dog vil en Bølgebryder installation oftest være kædeforankret, da det tåler væsentlig større belastning.
Kæde og ankre
”Usynlig” og lydløs forankring, tåler stor bølgepåvirkning og foretrækkes ved egentlig bølgedæmpning, kan anvendes ved store vanddybder.

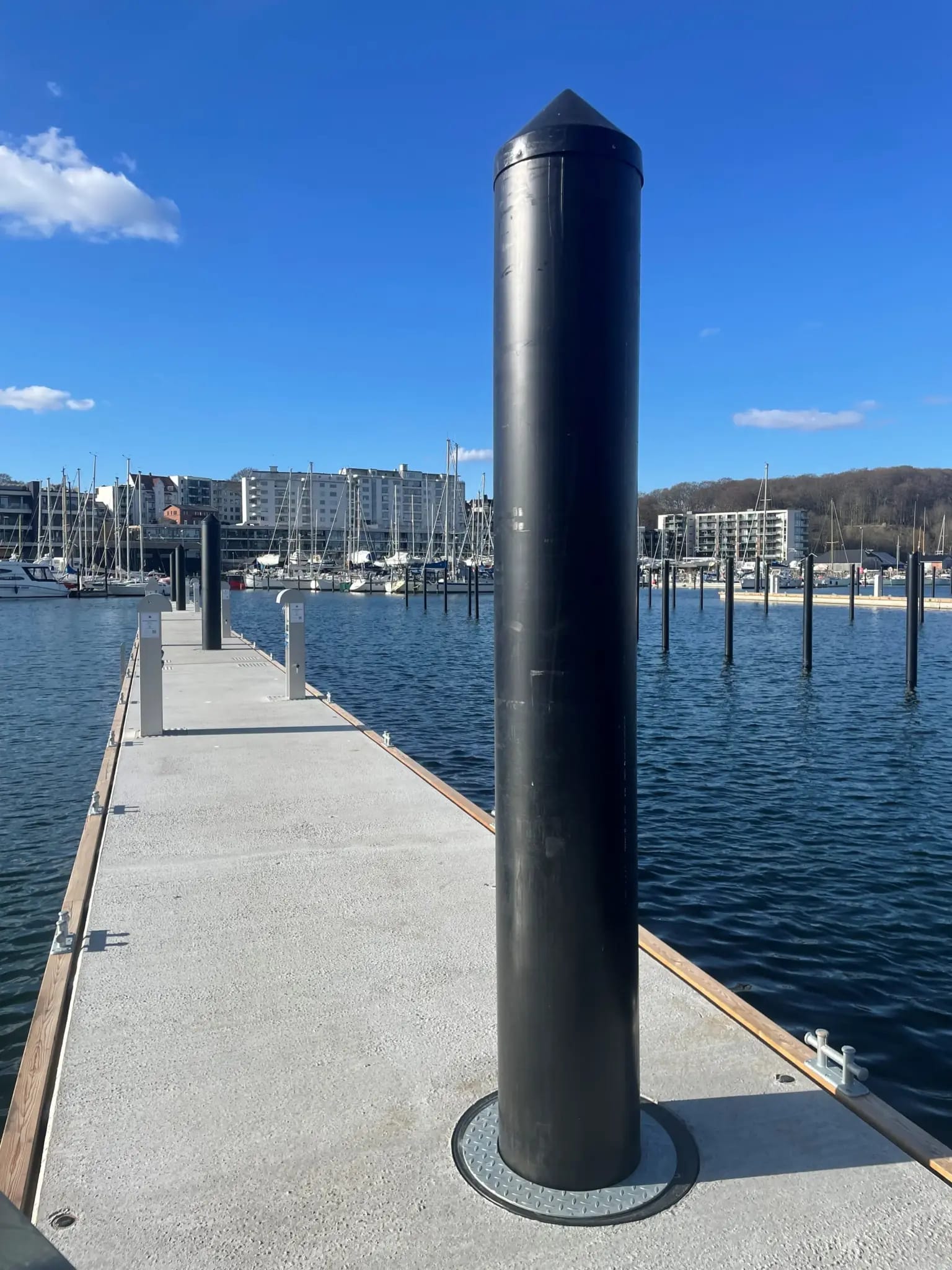

Rør
Tåler moderat bølgepåvirkning, kan anvendes ved moderate vanddybder, lille vedligehold hvis man anvender de rigtige rør eller pæle. Pileguides monteres på siden af broen eller er indstøbt i brodækket.

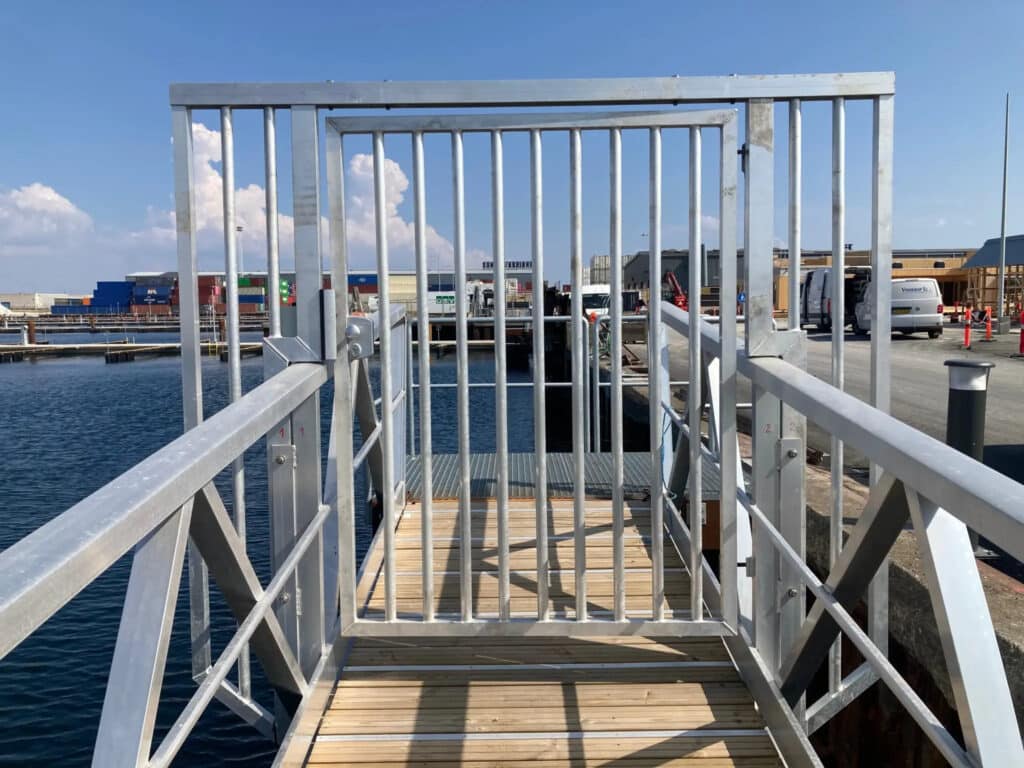

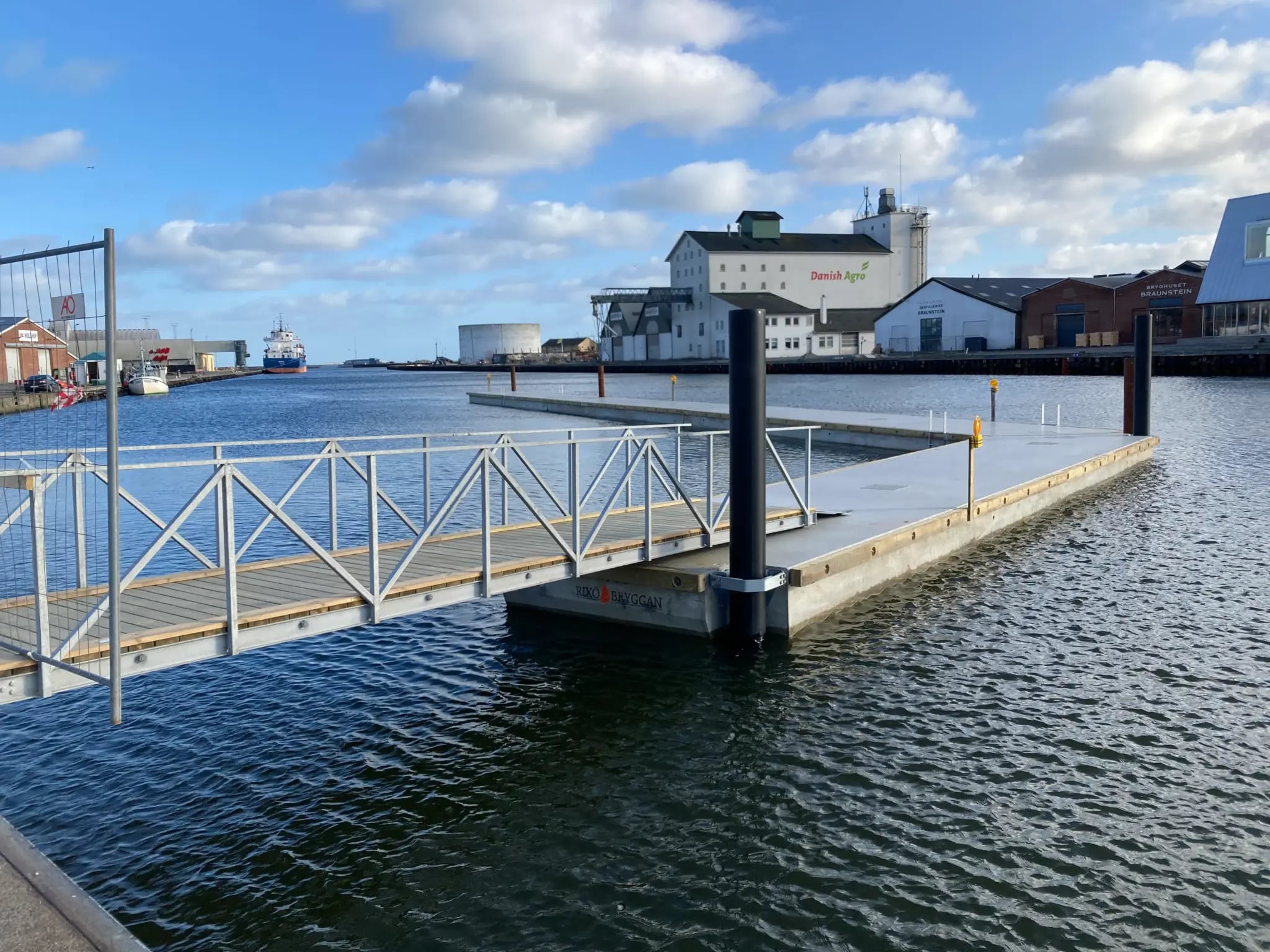

Landgange
Tilpasses de specifikke behov mht. dimensioner, udformning og materialer. Landgange fra NBC Marine leveres ofte med vores anerkendte H-Gummi kobling, som ud over at være lydløs og meget enkel i sit udtryk, tåler en sidevers påvirkning, som sikrer en væsentlig større holdbarhed ift. mere traditionelle ”faste koblinger”.
| Type | Bredde | Længde | Hængsel | Rækværk | Flap | Ruller og plade |
|---|---|---|---|---|---|---|
| RT15 | 1,2m - 3m | op til 15m | H-Gummi eller kæde | ja / tilvalg | ja / tilvalg | ja / tilvalg |

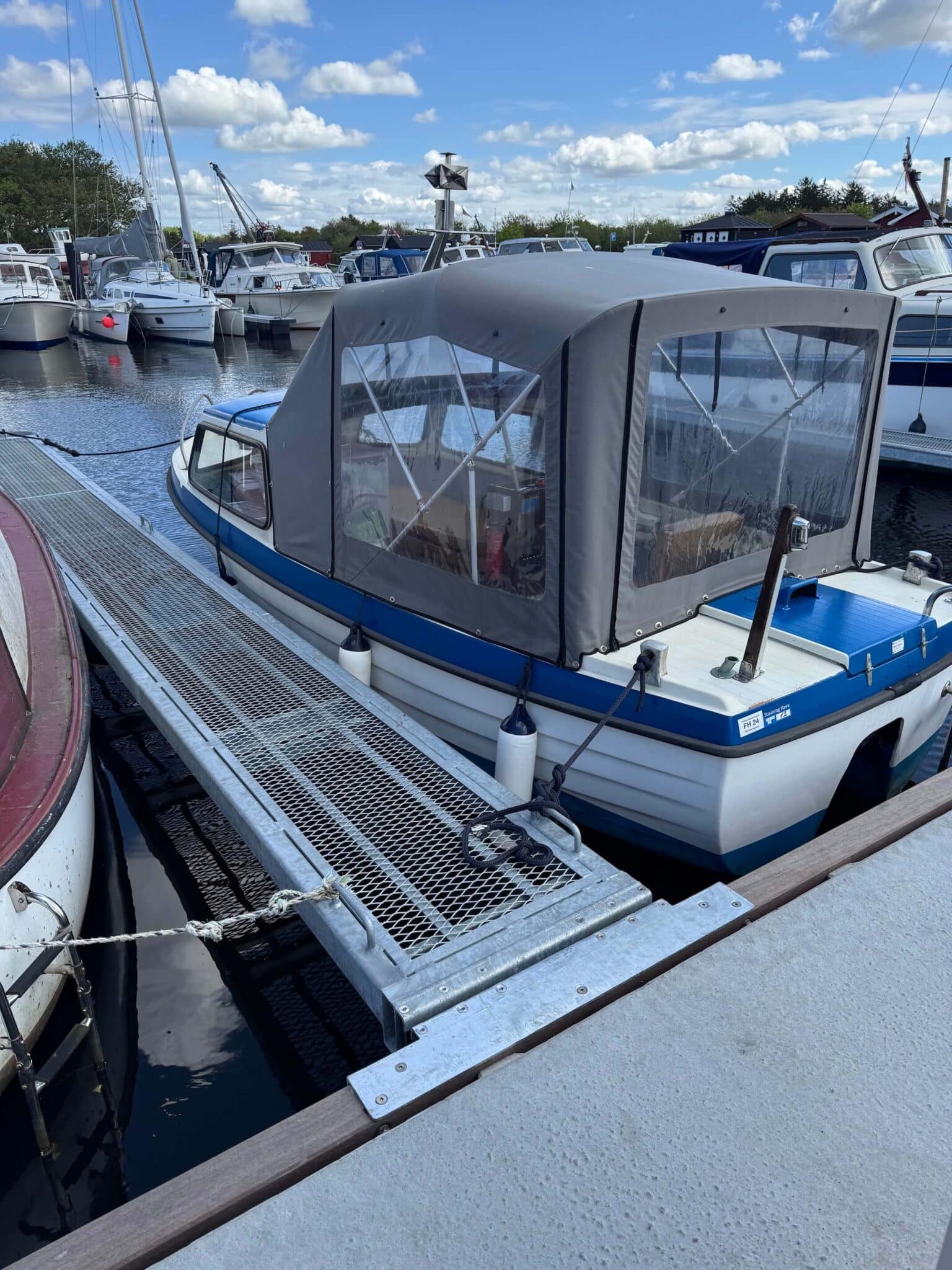

I-Bomme, T-Bomme og L-Bomme
I en moderne havn monteres fortøjningsbomme på flydebroerne, således bådene ligger sikkert i havn.
I-Bomme, T-Bomme og L-Bomme giver mulighed for at bakke båden helt ind til broen og således ikke være tvunget til at ligge 2 meter fra broen som ved en traditionel Y-Bom, deraf navnene.
Fordelene er mange med NBC Marines I-Bomme, T-Bomme og L-Bomme ud over at fortøjningsbomme giver plads til flere både – giver de også mere plads i svajebassinet. Der opnås også større fleksibilitet ift. bådstørrelser.
Y-Bomme, I-Bomme, T-Bomme og L-Bomme er Gangbare, 65cm brede, og giver adgangsmulighed ud på siden af bådene. Monteres I-Bomme, T-Bomme og L-Bomme på en fast bro / ikke flydende indsætte et hængslet Start Led, på den måde vil den yderste del af fortøjningsbommen altid være vandret uanset vandstand.
Y-BOMME
NBC Marine producerer og leverer også Y-Bomme, som er en traditionel løsning til fortøjning i havne. Y-Bommen er designet til at sikre stabilitet og sikkerhed for bådene. Traditionelle Y-Bomme er ideelle til mindre både, hvor fleksibilitet og enkel adgang er nøglefaktorer. Selvom Y-Bommen kræver, at bådene ligger lidt væk fra broen, tilbyder den stadig effektiv og sikker fortøjning, der beskytter både mod skader og sikrer en nem adgang til og fra båden. NBC Marines Y-Bomme er robuste, holdbare og fremstillet af materialer, der kan modstå hårde maritime miljøer.
| Type | Bredde | Længde | Flydehøjde | Hængsel | Fender yderest | Fender |
|---|---|---|---|---|---|---|
| I-Bom | 0,65m | 4,5m - 6m - 8m | 0,25m - 0,6m | H-Gummi | Ja | Tilvalg |
| T-Bom og L-Bom | 0,65m | 10m - 12m | 0,25m - 0,6m | H-Gummi | Ja | Tilvalg |
Ofte stillede spørgsmål
En flydebro er en ponton, der flyder på vandets overflade. Den flyder således med vandstandsforskelle og er designet til at give adgang til fartøjer som både, kajakker og skibe. En flydebro består typisk af flydende pontoner, der er forankret til bunden med pæle eller ankerkæder. Afhængig af flydebroens formål er den opbygget i beton, træ eller plast med indbygget opdrift.
Omkostningerne ved at installere en flydebro varierer afhængigt af størrelse, materialer og kompleksitet i installationen. Flydebroer benyttes til meget forskellige formål, alt fra den tunge beton bølgebryder til den lette badeponton.
Generelt er flydebroer dog ofte mere omkostningseffektive end traditionelle faste broer, især for midlertidige eller sæsonbestemte anvendelser.
En flydebro fungerer ved at benytte flydende pontoner, som er forbundet til hinanden og ofte forankret til bunden med kæder eller kabler. Dette giver en stabil, flydende platform, der tilpasser sig til vandets bevægelser.
Fordelene ved flydebroer er deres fleksibilitet og tilpasningsevne til vandstandsforskelle, nem installation og fjernelse, samt deres anvendelighed i midlertidige eller sæsonbestemte applikationer.
Vedligeholdelse af en flydebro omfatter regelmæssig inspektion af pontoner og forankringssystemer for skader eller slitage, rengøring af overflader for at forhindre ophobning af alger og snavs.
